Шнек (от нем. Schnecke, буквально — улитка) — стержень со сплошной винтовой поверхностью вдоль продольной оси. Шнек (или шнековый конвейер, винтовой конвейер) - рабочая деталь механизма, предназначенного для транспортировки сыпучих грузов перемещением вдоль вращающейся винтовой поверхности.

Буровой шнек – специальная конструкция, предназначенная для бурения скважин в различных земляных породах.

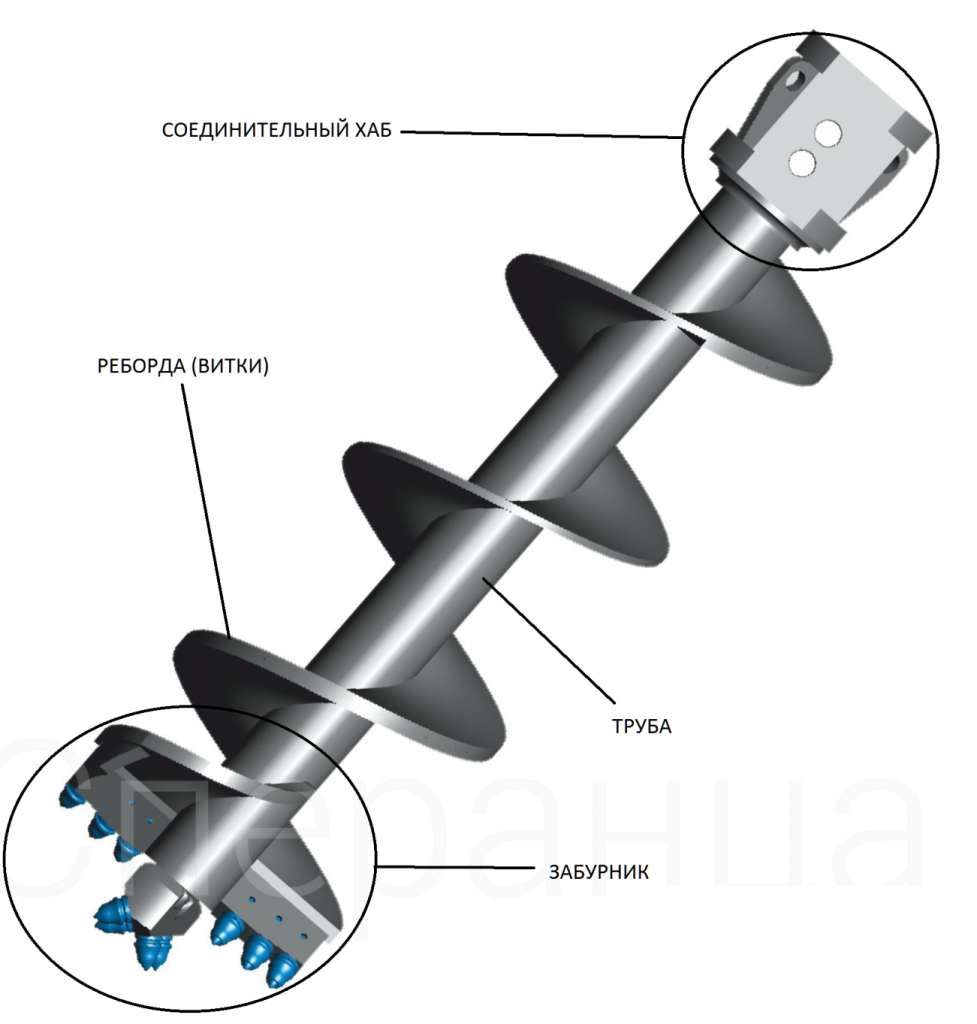

Основные части шнека

Труба – это основа шнека к которой привариваются все остальные элементы. Её диаметр и толщина стенки зависят от крутящего момента на который рассчитан шнек.

Реборда (витки) - приваривается к трубе, служит для транспортировки измельчённой породы вверх к устью скважины. Ближний к забурнику виток самый нагруженный и в силу этого имеет, как правило, большую толщину, чем дальние витки. Реборда не всегда делается на всю длину трубы. Это зависит от назначения шнека.

Забурник – режущая часть шнека, которая обеспечивает первичное направление бурения, разрушает породу и захватывает её для подачи на реборду. Забурники могут быть съёмными или приваренными к трубе. На забурнике располагаются резцы, которые собственной твёрдосплавной «головой» разрушают породу.

В зависимости от типа пробуриваемой породы забурники могут комплектоваться различными типами резцов. Для твёрдых пород 4 - 6 категории используются скальные резцы (имеют заострённую форму, как гвоздь). Для сыпучих пород 6-10 категории используются абразивные резцы (имеют форму лопаточек). Для бурения в вечной мезлоте используются специальные резцы - они по форме напоминают колун и имеют более крупные размеры тела и твёрдосплавного наконечника. Резцы могут быть сменными, и монтироваться в приваренные к лопастям забурника «карманы», либо не сменными – приварными. Приварные резцы используются, как правило, со сменным забурником.

Хаб – приварен к концу трубы. Служит для соединения шнека с выходным валом вращателя или другим шнеком или удлинителем (штангой) и передаёт крутящий момент от вращателя на шнек. Фиксируется на выходном валу вращателя стопорным пальцем. Внутреннее отверстие хаба может иметь в сечении форму круга, квадрата или шестигранника. Это зависит от крутящего момента и формы выходного вала вращателя. Круглое сечение хаба имеют шнеки рассчитанные на момент не более 5 000 Нм. Квадрат или шестигранник до 75 мм применяются для моментов до 22 000 Нм, а 100 мм и выше для моментов более 25 000 Нм.

Для увеличения глубины бурения буровые шнеки могут соединяться буровую колонну. Для поточного бурения (непрерывный вынос грунта без извлечения бурового инструмента) - с шнеками-удлинителями (с витками) того же диаметра, либо с штангами-удлинителями (без витков) – для рейсового бурения (грунт извлекается из скважины путём периодического извлечения бурового инструмента). При этом важно учитывать грузоподъёмность базовой машины, т.к. буровая колонна да ещё и с грунтом будет иметь внушительный вес! Очень удобны телескопические шнеки - когда из трубы бурового шнека выдвигается труба-удлинитель. Это позволяет при необходимости увеличить глубину бурения почти в два раза, а в сложенном виде иметь компактные размеры бурового инструмента.

Не следует забывать, что шнек это дорогостоящий рабочий инструмент и производительность бурения в большей степени зависит именно от состояния шнека в целом и от состояния забурника в частности. Поэтому к каждому шнеку мы прикладываем инструкцию по содержанию бурового оборудования в рабочем состоянии.
