Гидробур DIGGA для горизонтального бурения

Навесное гидравлическое оборудование для шнекового бурения DIGGA применяется для бурения скважин и завинчивания свай. В разных случаях гидровращатель называют по-разному: ямобур, сваекрут, гидробур или просто вращатель. Не понятно как назвать гидробур, если им выполняют работы по горизонтальному бурению или горизонтальному проколу. Тем не менее, простое конструктивное усовершенствование присоединительного кронштейна позволяет привлечь гидробур к еще одной нужной и дорогостоящей строительной операции и пополнить список полезных возможностей этого оборудования.

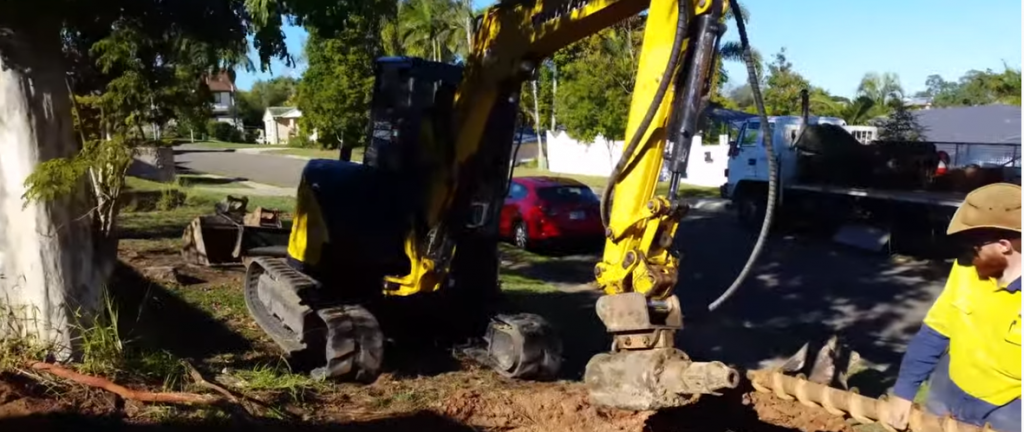

Горизонтальное шнековое бурение при помощи гидробура производится без выхода на поверхность с использованием рабочего и приемного котлована. Чтобы полотно дороги не просело, в горизонтальный тоннель заводят трубу и в ней прокладывают необходимые коммуникации. На первом этапе бурения горизонтального прокола в породу заходит бур диаметром равным диаметру обсадной или рабочей трубы. В процессе горизонтального бурения экскаватором продавливают частями обсадную или рабочую трубу вслед заходящему в грунт буру. Отрезок обсадной тубы равный длине бурового шнека 2-3 м присоединяется сваркой к заглубленному отрезку со стороны стрелы экскаватора. На каждом последующем отрезке пробуренного тоннеля происходит добавление полновиткового шнека-удлинителя внутрь обсадной или рабочей трубы.

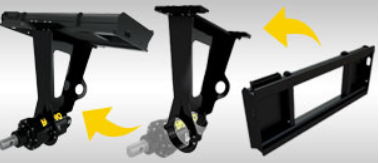

Чтобы использовать существующие приводы DIGGA для горизонтального сверления – достаточно объединить их с двухпальцевым кронштейном с поддержкой! Горизонтальное крепление бурового станка DIGGA для экскаваторов от 2 до 10 тонн позволяет устанавливать шнековый привод горизонтально на экскаватор и опускать его ниже уровня земли для бурения или прокола под дорогой. Мы понимаем, что существуют профессиональные станки и другие способы горизонтально шнекового бурения, однако на небольших объектах при прокладке труб и кабелей гидробур DIGGA с кронштейном и буровой колонной для горизонтального бурения также исключает повреждение дорожного покрытия или проезжей части, экономит время и средства.

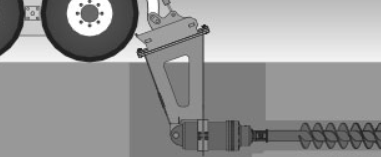

Для горизонтального бурения на небольшие длины проходов подходят мини-погрузчики и погрузчики с бортовым поворотом.

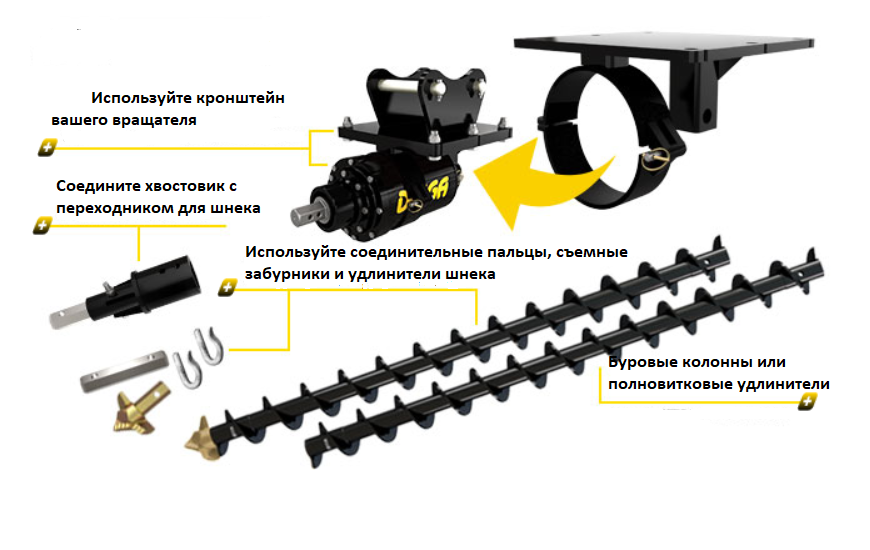

Превратите свой привод в горизонтальный бур! Для этого Вы используете уже имеющуюся у Вас быстросъемную раму-кронштейн и кронштейн с поддержкой для горизонтального бурения. Завод–изготовитель рекомендует использовать шнеки полновитковые длиной 1200 мм, 1500 мм и 1800 мм с двумя соединительными пальцами.

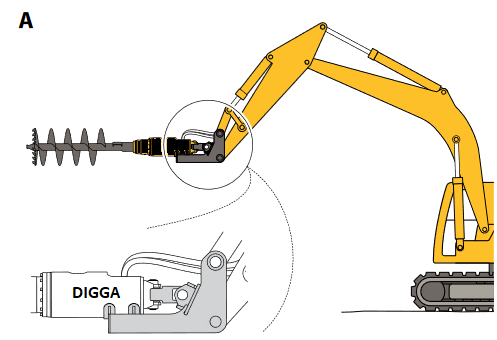

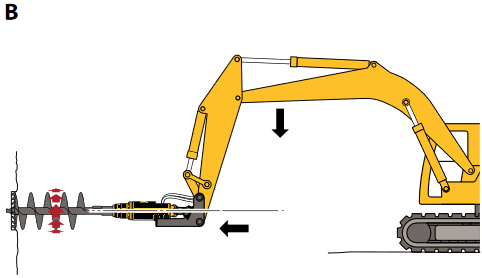

Горизонтальное бурение возможно при навеске гидробура на экскаватор с помощью двухпальцевой подвески с упором, расположенным в соответствии с задачей – в нижней части гидровращателя (рис. А). Установите адаптер в положение упор снизу. Корпус вращателя лежит на ложементе кронштейна. Расположите шнек для горизонтального бурения (рис.B). Убедитесь что направление вращения шнека по часовой стрелке. Бурить без предварительной подготовки рабочего места – это нарушение техники безопасности, увеличение сроков выполнения работ и потеря средств. Подготовьте настилы для рабочих, монтирующих шнековые удлинители. Подготовьте направляющие, если требуется глубокое горизонтальное бурение.

Подготовьте удлинители шнеков. Подготовьте механизмы, которые позволят очищать место, куда будет происходить вынос грунта из тоннеля. Подготовьте место для работы механизма подающего части обсадной или рабочей трубы. Горизонтальное бурение можно производить выше и ниже стоянки базовой машины. Работая стрелой и рукоятью экскаватора направьте шнек по линии бурения. Приложите усилие в направлении бурения . Чем крепче грунт, тем сильнее усилие . Необходимо избегать бурения с постоянным чрезмерным усилием базовой машиной, т.к. такая работа приводит к перегреву масла и увеличенному износу механизмов гидровращателя и возможному отклонению от линии бурения. Держите шнек горизонтально:

• Отрегулируйте угол наклона рукояти и стрелы.
• Если бурение неглубокое регулярно извлекайте шнек из скважины для очистки. Это обеспечит высокую скорость бурения и поддержит стабильный диаметр скважины.

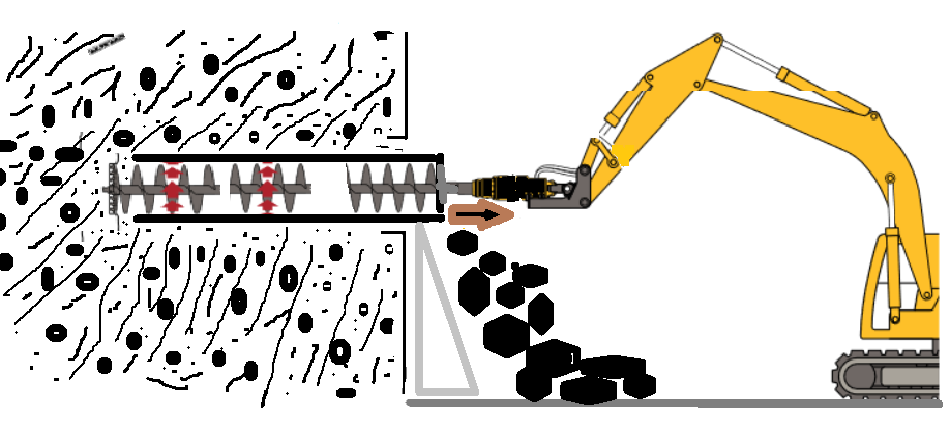

• Если бурение глубокое с использованием (направляющей трубы) и шнековой колонны, то следите за линией бурения и подавайте стрелу экскаватора медленно, чтобы забурник успевал разбурить породу и камни не уходя в сторону.

На нашем складе всегда есть буры разных диаметров, кронштейны и модели ямобуров DIGGA разных крутящих моментов под конкретные задачи и под Вашу технику. Инженеры и менеджеры компании РемТехСтрой всегда готовы консультировать Вас по вопросам подбора и приобретения гидробуров DIGGA .

Коллектив ООО «РемТехСтрой» желает Вам много и вовремя оплачиваемой работы! Мы всегда на связи!
