О некотором опыте эксплуатации гидровращателя DIGGA MD160, кронштейна и свайного ключа при закручивании свай под фундаменты ЛЭП.

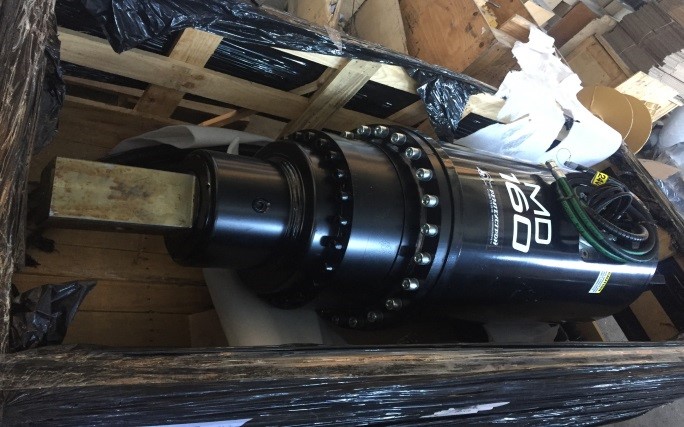

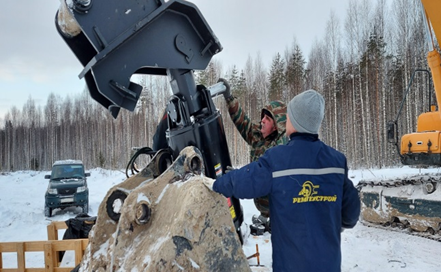

По заказу энергетиков в феврале 2021 года наша компания ООО «РемТехСтрой» поставила и ввела в эксплуатацию двухскоростной гидровращатель DIGGA MD160 с крутящим моментом 160 000Нм. Поставка была сложной из-за пандемийной ситуации во всем мире, так что мы не стали исключением и задержали поставку. За что и наслушались от Заказчика соответственно. Завод изготовитель DIGGA в Австралии старался изготовить все вовремя, и даже вместо обещанных двух месяцев изготовления уложился в месяц с небольшим, но двух месяцев на транспортировку не хватило и доставку задержали транспортники причем все, кто только мог. Поэтому вместо конца декабря 2020 мы получили оборудование в начале февраля 2021. Кронштейн вращателя был отправлен Заказчику вовремя и находился по месту будущей работы уже несколько недель, а сам вращатель был отправлен моментально после прибытия на наш склад в Москве. Через пару дней вслед за «Деловыми линиями» выехали наши механики. На рабочую площадку под Петрозаводском или проще сказать на просеку мы прибыли под вечер и ничего особенно не увидели, да и сам вращатель еще не приехал. Утром следующего дня мы снова прибыли на площадку и осмотрелись на месте. Монтировать кронштейн предстояло местным механикам, предварительно сняв ковш. Экскаватор Hyundai 330LC-95 был новый и выбивать пальцы ковша для неподготовленного человека – это не простая задача. Кстати, для всех мы рекомендуем хороший ручной инструмент по выбиванию пальцев: «динамическая кувалда» – это массивный ударник свободно скользящий в направляющей трубе. Вся конструкция длиной около 1-1,2 м. Ударник с удобной ручкой выступает из трубы на 50-60см. Механик приставляет конец трубы к выбиваемому пальцу и поддерживая одной рукой разгоняет ударник свободной рукой наносит массивный и плотный удар. Удар мимо цели не наносится. Кромки конструкции, куда вставлен палец не деформируются. На фото счастливый момент, когда палец DIGGA свободно входит в держатель вращателя «косточку». Расскажем об адаптере (кронштейне) гидровращателя. Адаптеры для присоединения гидровращателя к рукояти экскаватора, исключая самые простые (адаптер однопальцевый серьга), бывают двухпальцевыми с передней или задней поддержкой (или упором). В нашем варианте вращатель DIGGA MD160 предназначался для закручивания винтовых свай и адаптер можно было развернуть и сделать его с передней или задней поддержкой. Передняя или задняя определяются относительно вращателя, если смотреть от кабины экскаваторщика. Если оператор видит упор за вращателем, то это задняя поддержка и если кронштейн загораживает собой вращатель, то это передняя поддержка.

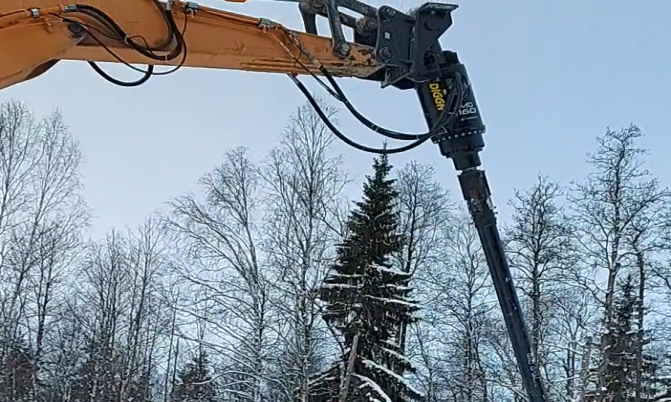

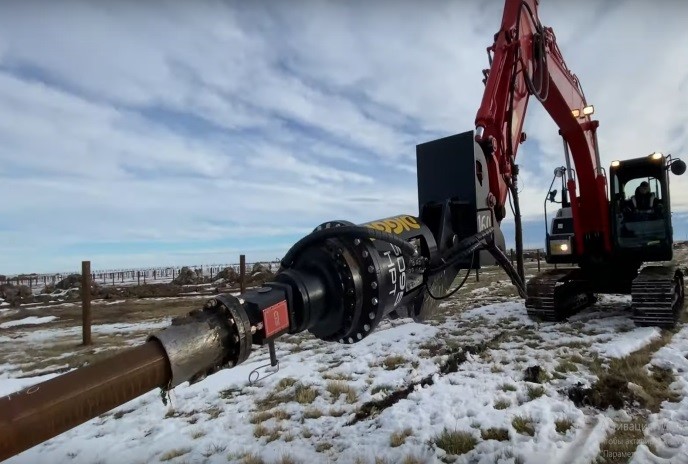

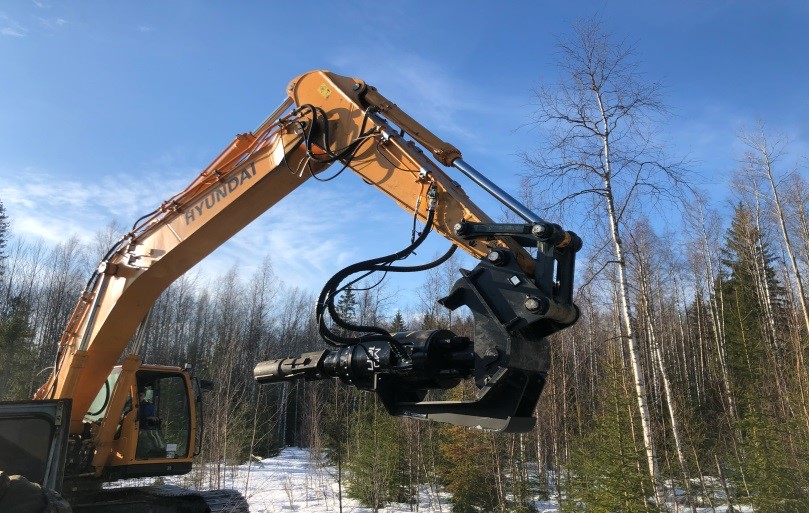

Изначально установили адаптер, чтобы упор был сзади, однако попробовав захватывать 5-метровую и 6-метровую сваи решили перевернуть кронштейн на переднюю поддержку. (на фото) При передней поддержке вращатель торчит наружу от стрелы и позволяет присоединить сваю или удлинитель любой длины, которую экскаватор может себе позволить по высоте подъема. При таком позиционировании адаптера требуется мастерство экскаваторщика в момент захвата сваи поскольку у оператора недостаточный обзор места крепления сваи к переходнику. Однако, если опыт есть, условия местности позволяют и переходник (ключ) для сваи позволяет за минимальное количество микроперемещений стрелой и рукоятью одеть сваю от 5 до 8 метров, то кронштейн с передней поддержкой дает преимущество перед кронштейном с задней поддержкой. На фото некий оператор с земли поднял и надел на вращатель DIGGA SD95 винтовую сваю (6м) оперируя кронштейном вращателя с передней поддержкой. При этом заметно, что переходник (ключ) для сваи изготовлен большего диаметра, чем внешний диаметр трубы. Это хорошо при одевании сваи и не очень при работе. Зазоры в ключе для сваи чем меньше, тем лучше иначе в первые моменты завинчивания шести метровая свая уперевшись в грунт своим началом может описывать значительные пируэты вместе с вращателем в месте соединения. Преимущества кронштейна с передней поддержкой помимо захвата сваи любой длины еще и в безопасном перемещении присоединенной сваи. Экскаватор совершает поворот или перемещение по площадке. Без поддержки (упора) свая может раскачиваться и описывать окружности почти равные своей длине. Будет поврежден или сам экскаватор или все вокруг. Поэтому кронштейн с передней поддержкой (от себя) это не только присоединение сваи большей длины, чем при работе кронштейном с задней поддержкой (под себя), но и безопасность на площадке во время рабочего цикла. Рабочий цикл это разворот рабочей платформы в сторону склада свай. Одевание сваи. Вывешивание сваи. Опирание сваи на упор кронштейна. Разворот в сторону рабочей зоны. Маневр самого экскаватора немного вперед или назад. Вывешивании сваи свободно от упора вертикально. Опускание и завинчивание сваи. В нашем случае поработав некоторое время с кронштейном с передней поддержкой Заказчик предпочел вариант кронштейна, как с передней так и с задней поддержкой одновременно. Этот не часто встречающейся вариант был нами исполнен и изготовлен. Через некоторое время после ввода в эксплуатацию мы доработали кронштейн с дополнительным упором и установили на экскаватор.

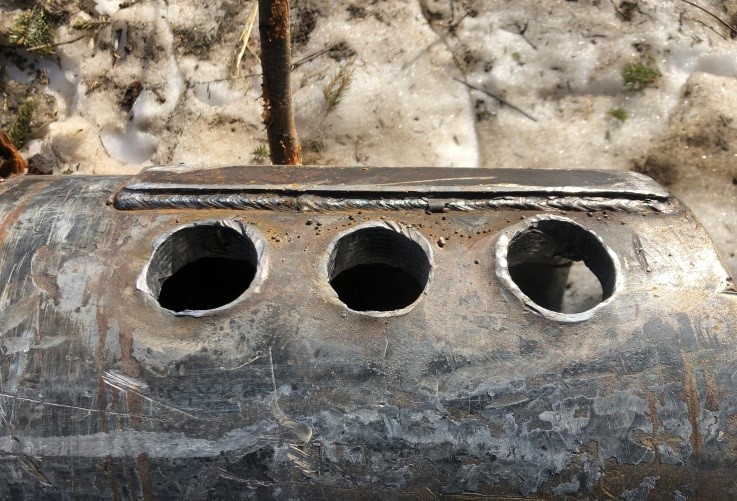

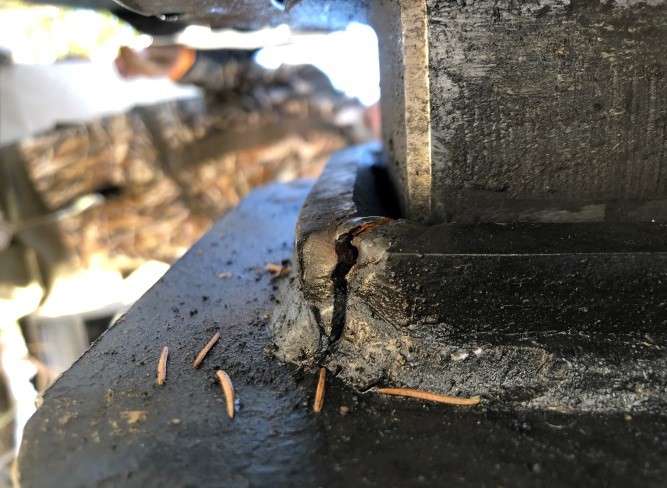

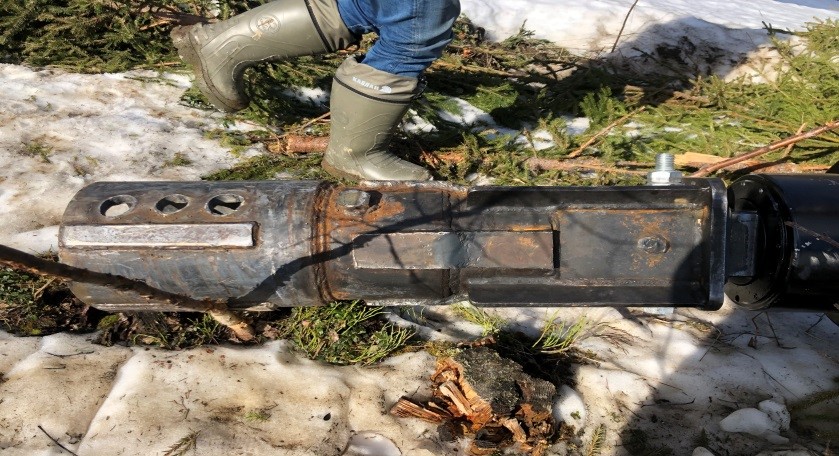

Однако в любом случае при заказе гидровращателя и кронштейна Заказчик должен описать свою работу и предоставить точные размеры стрелы и рукояти экскаватора, длину свай и удлинителей, с которыми он будет работать. Также заранее обсуждается вариант конструкции с размерами переходника для винтовых свай (свайного ключа). Для нас стало сюрпризом, что сваи и удлинители свай были заполнены монтажной пеной и изначально планировавшийся ключ, который бы заходил в сваю не подошел. Свайный ключ - это постоянно наиболее нагруженный инструмент в процессе закручивания сваи. Это не дешевый переходник, сделанный из простой трубы большего чем свая диаметра. Переходники для свай бывают разных сварных, но всегда прочных и износостойких конструкций. В нашем случае – это было особенно важно, т.к. момент вращения передаваемый вращателем DIGGA MD160 – это 16 тонн на метр. К примеру, при таком моменте высокопрочные присоединительные свайные болты Ø 30мм постоянно оставляют резьбовые вмятины и гребни в отверстиях на стенках свайного ключа. Эти вмятины и гребни не совпадают. Раз за разом при эксплуатации в отверстиях под болты происходит нагартовка стенок свайного ключа. Материал переходника подвергается пластическим деформациям, отверстия под болты становится больше, образуются микротрещины. Поскольку в основном переходники для свай это сварная конструкция, то и в месте входа хвостовика вращателя в переходник, даже, если это место усилено опоясывающими косынками, трещин не избежать. В нашем случае хвостовик вращателя MD160 в сечении имеет квадрат размерами 130х130мм. Трещина у края переходника развилась после двух месяцев эксплуатации, но ниже косынки не пошла.

Как мы и анонсировали нашу заметку, она об опыте ввода и эксплуатации двухскоростного вращателя DIGGA. Австралийский производитель DIGGA, чьими дилерами мы являемся, если и не единственный, то точно самый востребованный в мире производитель (помимо односкоростных) двухскоростных гидровращателей. Двухскоростные вращатели DIGGA в России только сейчас начали набирать популярность у производителей работ. Если раньше можно было долго смотреть на заворачивающуюся сваю, то теперь видимо платят за скорость. В нашем случае стандартный экскаватор Hyundai 330LC-95 выдавал поток 280л/мин. При этих показателях все было в соответствии с характеристиками вращателя: первая скорость вращения была 6 об/мин и вторая 13 об/мин. Однако можно было увеличить производительность до 8 об/мин на первой скорости вращения и до 13 об/мин на второй. Для этого нужно было объединить потоки от распределителя и довести их до 350-380 л/мин. Эту технически не сложную доработку решили оставить на потом. Тем не менее при закручивании 5 м сваи оператор использует вторую скорость и при заглублении через удлинитель до 11-12 м иногда переходит на первую. Лопасти винтовой сваи 800мм гнутся, если свая попадает на непроходимый камень. Мощности вращателя хватает, чтобы закручивать сваю с удлинителем до предела и только по характерным признакам видно и слышно, что свая либо проходит мимо валуна или уперлась. При заглублении 2-3-4 м в некоторых местах земля под ногами конкретно дрожала, что хорошо видно на видео
